品牌:优派克/eupec型号:T1503N/7500控制方式:光控引脚和极性:三极封装方式:金属封装电流容量:大功率关断速度:普通外形:平板式额定平均电流:1770A正向转折电压:8300V正向阻断峰值电压:7500V反向峰值电压:7500V维持电流:200A控制极触发电压:3.5V控制极触发电流:200A加工定制:是最大直径:150mm

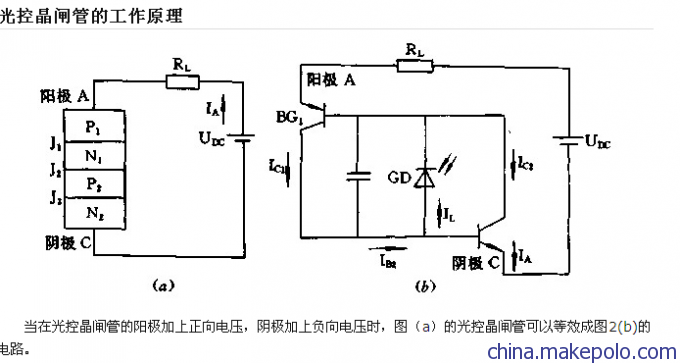

通常光控晶闸管有三个电极,控制极G,阳极A,阴极K,而光控晶闸管由于其控制信号来自光的照射,没有必要引出控制极,所以只有两个电极(阳极A和阴极K)。但它的结构和普通晶闸管一样,是由四层PNPN器件构成。
现在我们看到的面是阴极,底面是阳极
